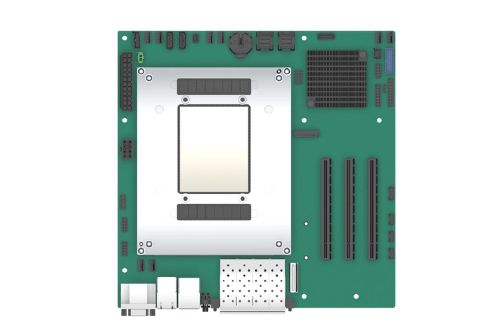

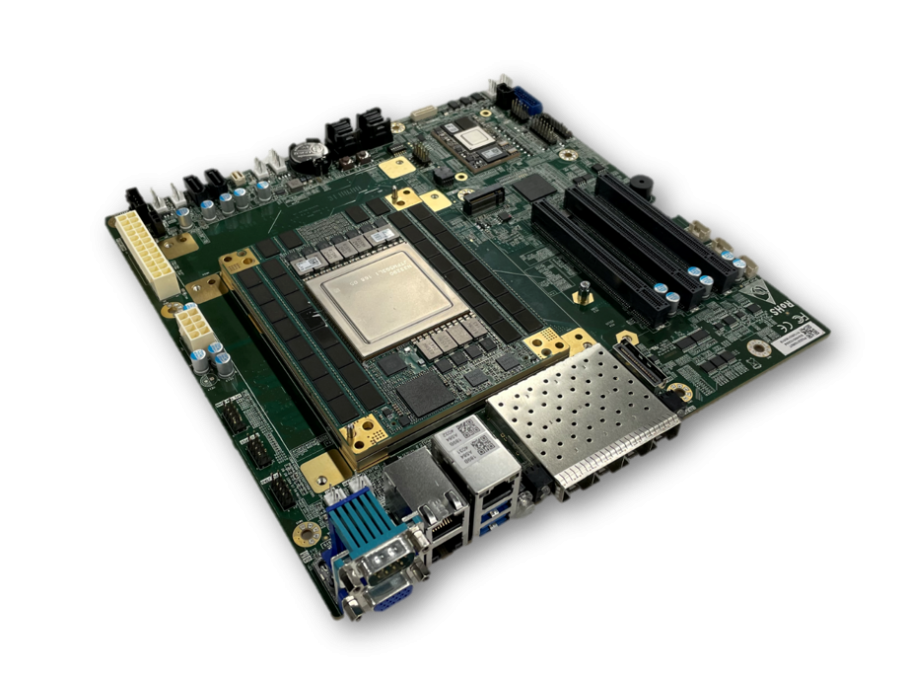

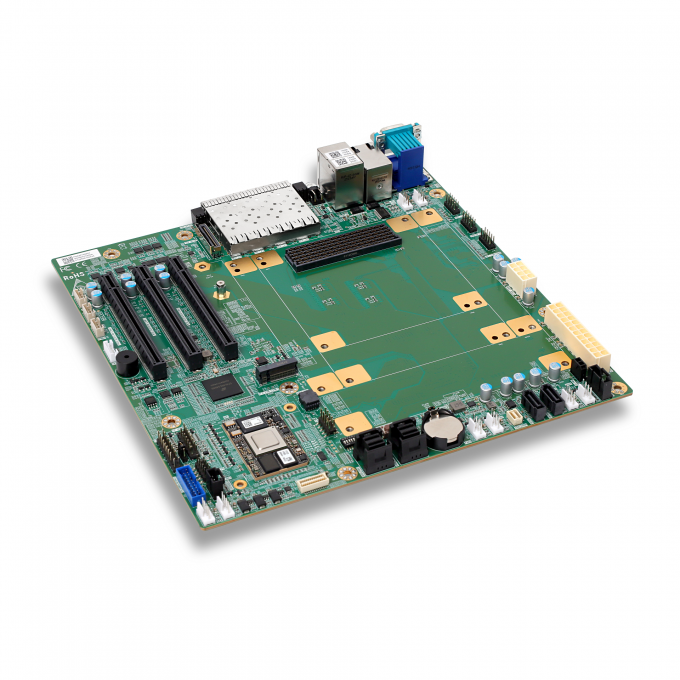

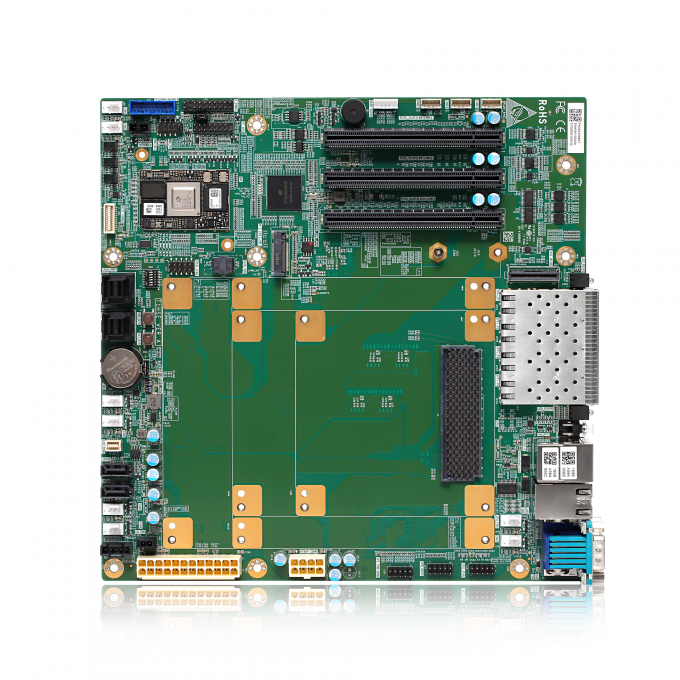

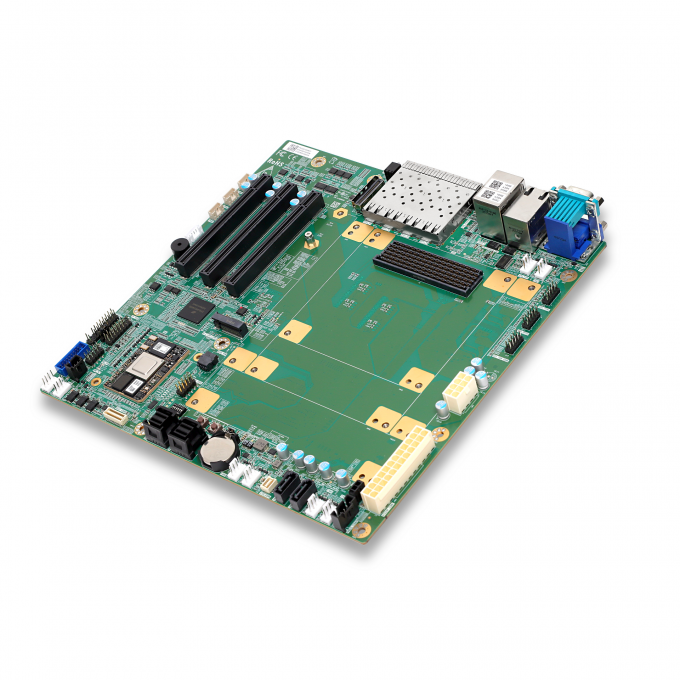

T1HSE

T1HSE是同泰怡全自主开发的一款支持华为鲲鹏920/920S/920L模组的单路Micro-ATX标准主板,该主板I/O扩展丰富,配置灵活,可充分发挥鲲鹏模组的计算性能,适用于边缘计算、AI推理、网络安全、工控,以及各类定制化边端侧应用场景。

强劲性能

支持1颗鲲鹏920(64/48核)、920S(32/24核)、920L(8/12/16/24核)模组;

920/920S模组集成DDR4-2933 内存(64~256GB),920L支持4个标准DDR4内存插槽。

IO丰富、扩展灵

板载支持4个万兆光口,2个千兆电口,定制版本:可通过屏蔽主板上的2个千兆电口,通过转接卡扩展为4个1/10/25GbE网口;

支持3个标准PCIe Gen4 插槽;

支持1个M.2 Gen4 X4插槽,2个SFF-8643 SAS接口和2个SATA 7Pin接口。

稳定可靠

经过严谨的信号与热力学仿真和实测,不惧任何环境考验;

可选2U主动型散热器,或1U被动型散热器,以匹配实现不同的产品形态;

选用超低损板材和高可靠零部件,长效稳定,为业务保驾护航;

成华为Hi1711 BMC模组,基于华为最新代码框架开发,功能丰富,管理便捷。


功能
技术规格
板型
■ Micro-ATX,9.6"*9.6"(243.84mm*243.84mm)
处理器
■ 支持1个华为鲲鹏920/920S/920L模组,TDP 185W
内存

■ 支持DDR4

■ 920/920S内存颗粒板贴于鲲鹏模组上,内存容量模组固定

■ 920L模组支持4个标准DDR4内存插槽

PCIe扩展
■ 3个标准PCIe插槽(Gen4,X16*1、X8*2)
网络

■ 板载2个千兆RJ45电口,4个万兆SFP+光口

■ 定制选配:板载一个4通道XGE接口(MCIO)可屏蔽板载双千兆后,再扩展4个1/10/25G网口

存储接口

■ 2个7Pin SATA 接口

■ 2个SFF-8643(SAS/SATA*8)

■ 1个M.2 插槽(2280/22110,Gen4 X4)

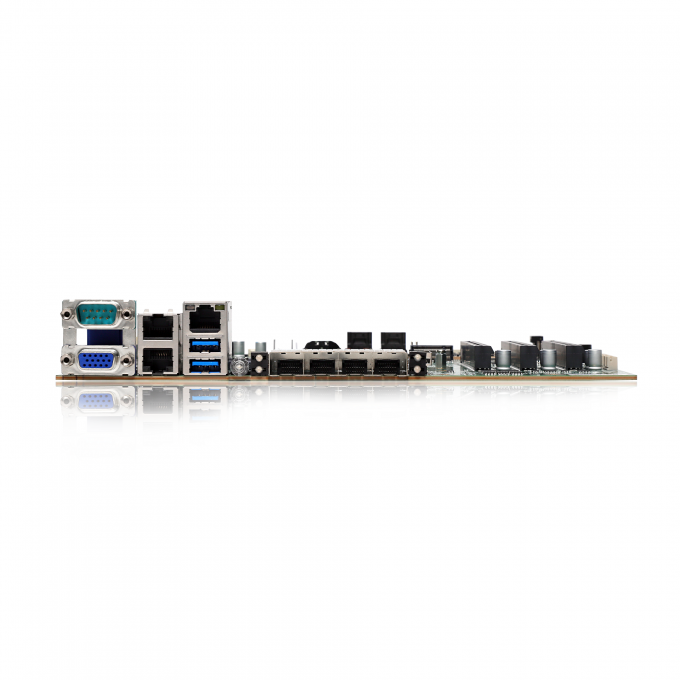

后I/O端口

■ 1个COM

■ 2个USB 3.0

■ 1个VGA

板内I/O接口
■ 一个USB3.0*2插针,一个USB2.0*2插针(BMC)
管理

■ 板载华为Hi1711 BMC模组,支持IPMI,KVM,虚拟媒体等功能

■ 后I/O 支持一个RJ45 1Gbps 专用管理网口

安全性
■ 可选支持TCM
温度

■ 工作温度:5ºC - 45ºC

■ 存储温度:-40ºC - 65ºC

湿度

■ 工作湿度:8% to 90% (无冷凝)

■ 存储湿度:5% to 95% (无冷凝)

操作系统支持

■ 欧拉,麒麟

■ 其他操作系统支持情况,请联系TTY技术支持人员
